Radio explorer RE1-FM DEVA Broadcast
Radio Explorer est un outil multifonctionnel et facile à utiliser, conçu pour évaluer la congestion de la bande de diffusion FM et pour mesurer et stocker tous les paramètres de diffusion radio importants dans un fichier journal. Il s’agit d’une solution autonome pour effectuer des enquêtes – aucun autre outil supplémentaire n’est nécessaire. Vous pouvez configurer l’observation jusqu’à 50 canaux présélectionnés. Il vous suffit de mettre Radio Explorer dans le véhicule et de partir. Une fois votre campagne terminée, utilisez simplement le logiciel Windows gratuit fourni pour convertir les fichiers journaux au format KMZ et visualiser les données stockées dans Google Earth. Vous pouvez ainsi « avoir une idée » de ce qui se passe réellement sur le terrain, pour décrire la couverture de chaque station par rapport à celle des concurrents. Une telle fonctionnalité est irremplaçable lorsque vous devez analyser et régler votre équipement de diffusion et votre antenne. Le fichier journal peut également être exporté sous forme de format transitoire pour une analyse ultérieure ou peut être conservé dans un enregistrement.

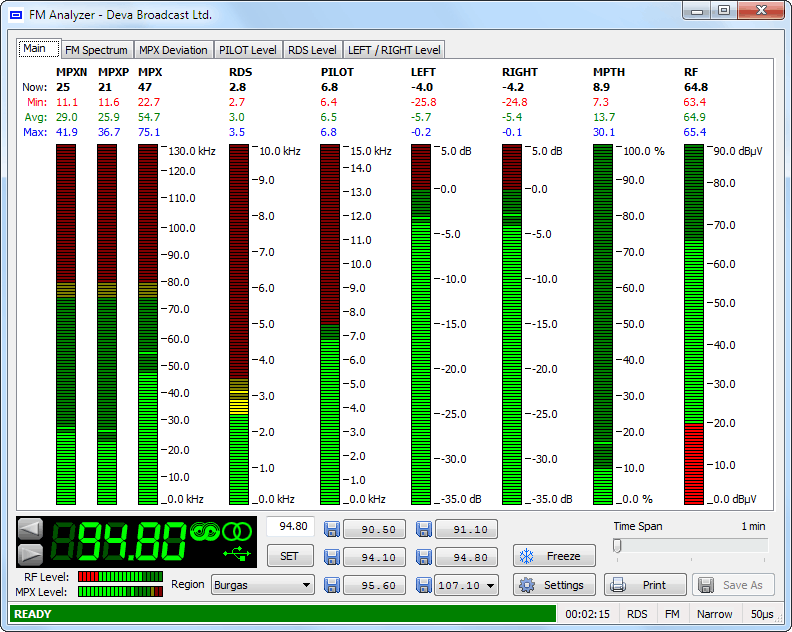

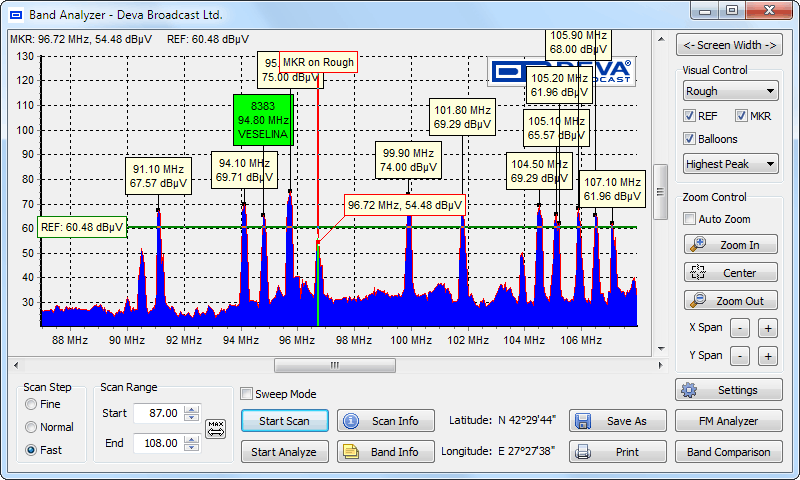

En un clic, Radio Explorer devient un excellent outil pour analyser et configurer l’ensemble de l’équipement de diffusion sur le site. Il peut mesurer le niveau RF, l’écart MPX, les niveaux audio gauche et droit, les niveaux d’injection RDS et pilote et afficher les mesures sur un grand écran LCD facile à lire. La commutation facile entre les normes RDS/RBDS et les unités de mesure fait de Radio Explorer un choix approprié pour les ingénieurs de diffusion du monde entier. Pour un contrôle et une représentation des données encore meilleurs, connectez l’appareil à un PC Windows ordinaire, via un port USB. Vous pouvez choisir entre différents graphiques à barres, tracés de données, histogrammes, etc. Un mode de balayage de bande ultra-rapide est disponible et vous offre une visualisation en temps réel de toute la bande FM ou juste d’une petite partie de celle-ci avec une résolution allant jusqu’à 5 kHz. Tous les paramètres de l’appareil ou de la campagne peuvent être effectués à l’aide d’un logiciel ou via une interface utilisateur très intuitive et échantillonnée avec 5 boutons et un écran LCD.

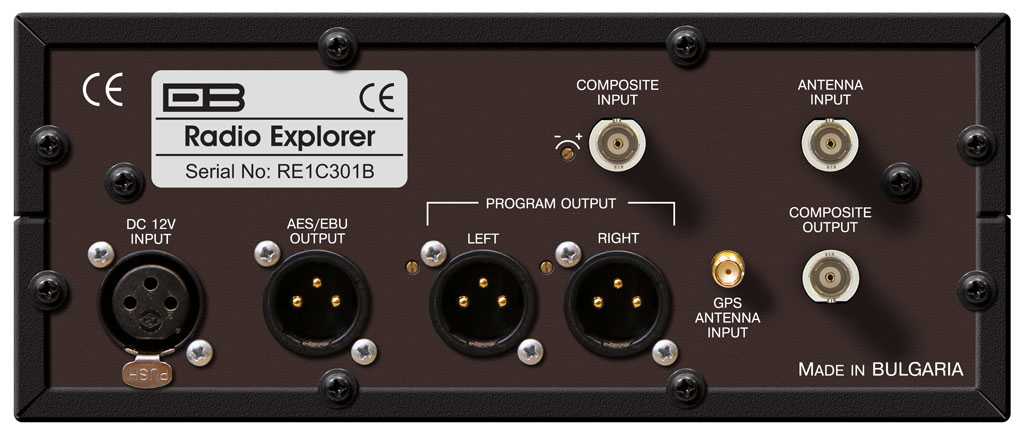

Le Radio Explorer intègre un frontal FM de haute qualité avec tous les signaux MPX et les paramètres RDS, un enregistreur de données et un récepteur GPS haute sensibilité dans un boîtier en acier renforcé. Une entrée MPX supplémentaire est disponible pour la surveillance ainsi qu’une sortie MPX, une « sortie programme » gauche et droite et une sortie audio numérique AES/EBU. Les entrées sont destinées aux antennes FM et GPS et à l’alimentation. Le programme reçu peut être surveillé avec un casque branché sur une prise jack 1/8″ standard avec contrôle de volume électronique.
- Analyseur de spectre de base pour la bande FM 87 ÷ 108 MHz

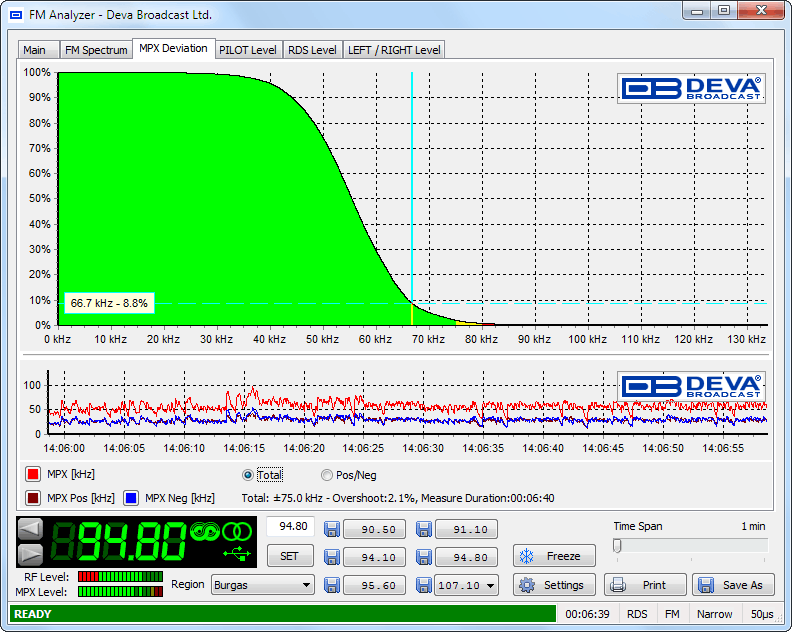

- Compteurs d’écartométrie MPX, PILOT et RDS
- Décodeur stéréo intégré ; détection de présence stéréo
- Indicateurs de niveau audio démodulés GAUCHE et DROITE
- Visualisation des résultats de mesure dans Google Earth
- Mesure précise sur le panneau avant pour une utilisation locale
- Sortie audio pour casque avec contrôle du volume
- Contrôle et surveillance complets via une connexion USB
- Mesures RF et RDS (en temps réel et moyennes)
- Récepteur GPS 50 canaux intégré
- Décodeur RDS et RBDS
- Enregistreur de données FM/RDS/RBDS
- Compteur de flux RDS/RBDS BER
- Boîtier métallique pour une immunité RF élevée
- Interface d’application très intuitive
.
Caractéristiques:
| Entrée RF | |
| Plage de réglage | 87 à 108 MHz |
| Étape de réglage | 50 kHz (5 kHz en mode de balayage de bande) |
| Sensibilité du syntoniseur | 40 dBµV |
| Ports d’antenne | Connecteur BNC, 50Ω |
| Isolation des ports d’antenne | Non |
| Atténuateur interne | Non |
| Plage dynamique | 0 à 90 dBµV ; 20 dBµV (-87 dBm) pour le monaural ; 43,5 dBµV (-63,5 dBm) pour le stéréo |
| Démod FM | |
| Bande passante du filtre IF | fixe 150 kHz |
| Réponse en fréquence | ±0,5 dB, 10 Hz à 40 kHz |
| Puissance MPX | Non |
| Plage dynamique | > 80 dB |
| Décodeur stéréo | |
| Réponse en fréquence (G et D) | ±0,5 dB, 20 Hz à 15 kHz ; suit la courbe de désaccentuation sélectionnée |
| Désaccentuation | 50 µs ou 75 µs, sélectionnable |
| Rapport signal/bruit (stéréo) | >50 dB, désaccentuation de 50 µs |
| THD | < 0,3 %, 10 Hz à 15 kHz, désaccentuation de 50 µs |
| Séparation | > 35 dB |
| Diaphonie | > 40 dB |
| Analyse du spectre FFT (RF, composite, audio) | |
| Sources de signaux | Non |
| Longueur FFT | Non |
| Plage dynamique | Non |
| Analyse de portée (RF, composite, audio) | |
| Sources de signaux | Non |
| Durée de l’enregistrement | Non |
| Plage dynamique | Non |
| Précision de mesure | |
| Niveau RF | ±3 dB, 0 à 80 dB µV |
| Puissance MPX | Non |
| Total, Positif, Négatif | ±3 kHz, 0 à 130 kHz, résolution de 0,1 kHz |
| Pilote, RDS | ±0,5 kHz, 0 à 15 kHz, résolution de 0,1 kHz |
| Audio | ±2 dB, +3,0 à -35,0 dB, résolution de 0,1 dB |
| Sorties | |
| Audio (G, D) | +15 dBm, 600Ω, XLR (sur le panneau arrière, réglable) |
| AES3 (G, D) | Connecteur XLR symétrique 5,0 Vp-p, 110 Ω |
| Objet de stratégie de groupe | Non |
| Casque | Prise jack 3,5 mm (1/8″) |
| Interfaces de communication | |
| USB | Connecteur de type B |
| Ethernet 10/100 Base-T | Non |
| Décodeur RDS | |
| Normes | RDS CENELEC européen ; RBDS NRSC américain |
| Correction d’erreur et comptage | Oui |
| Décodage AF | Oui |
| CT (Heure/Date) | Oui |
| PI, PTY, DI, MS | Oui |
| TA/TP | Oui |
| RT (Radio-texte), RT+ | Oui |
| PS (Nom du service de programme) | Oui |
| TMC, ODA | Oui |
| Analyseur de groupe | Oui |
| Analyseur BER | Oui |
| Affichage de la séquence de groupe | Oui |
| Affichage des données RDS RAW | Oui |
| Récepteur GPS | |
| Nombre de canaux | 50 |
| Antenne | Pré-amplifié, 5m de câble, magnétique |
| Connecteur | SMA, panneau arrière |
| Stockage des mesures | |
| Stockage | Carte mémoire intégrée de 2 Go |
| Format des données | fichiers binaires propriétaires |
| Besoin en énergie | |
| Tension | 12 DC (11-15V) / 2A max à 12V |
| Connecteur | XLR (sur le panneau arrière) |
| Taille et poids | |
| Dimensions (L;H;P) | 216 x 89 x 190 mm |
| Poids à l’expédition | 470 x 180 x 310 mm / 4,832 kg |
| Code SH | 8527212000 |
